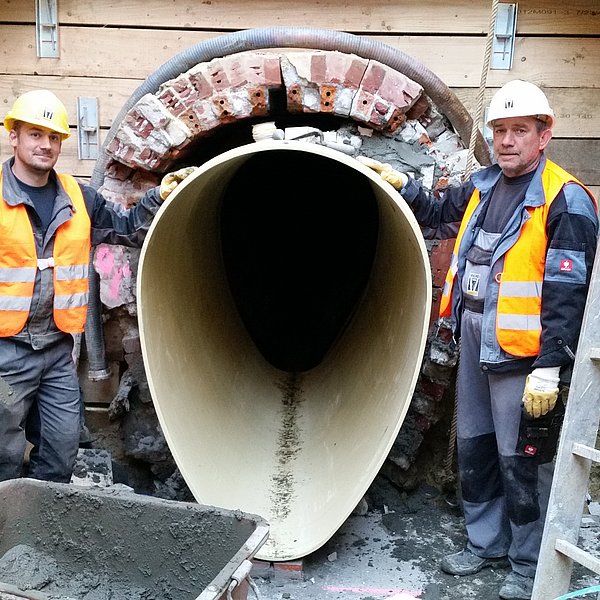

Neu sanierter Kanal

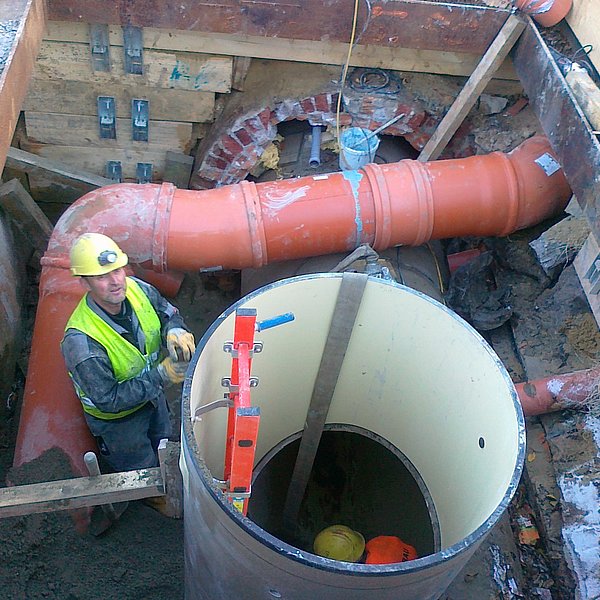

Setzen eines Schachtes in der Baugrube

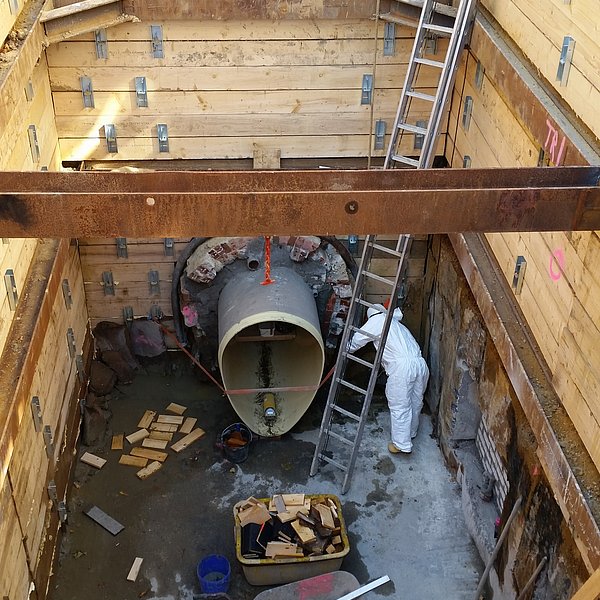

Baugrube mit neu saniertem Kanal

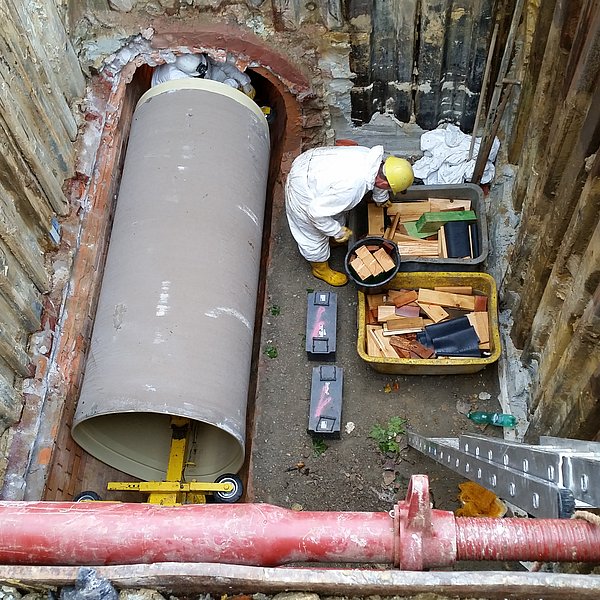

Einfahren eines neuen Rohres mit dem Rohreinzugswagen

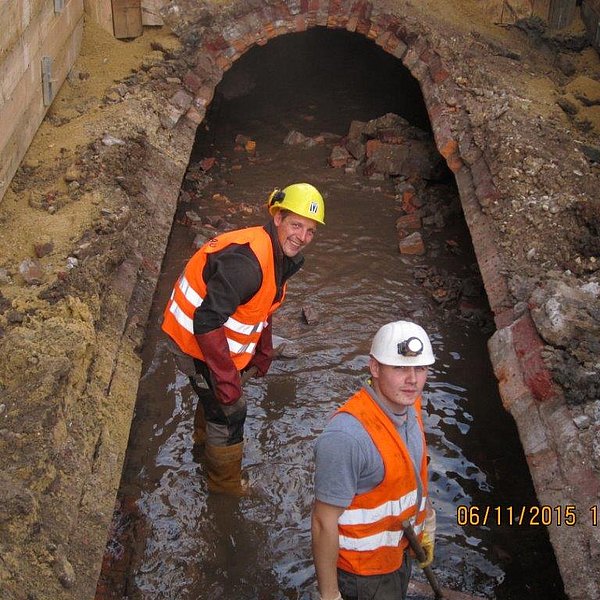

Aufgebrochener Altkanal

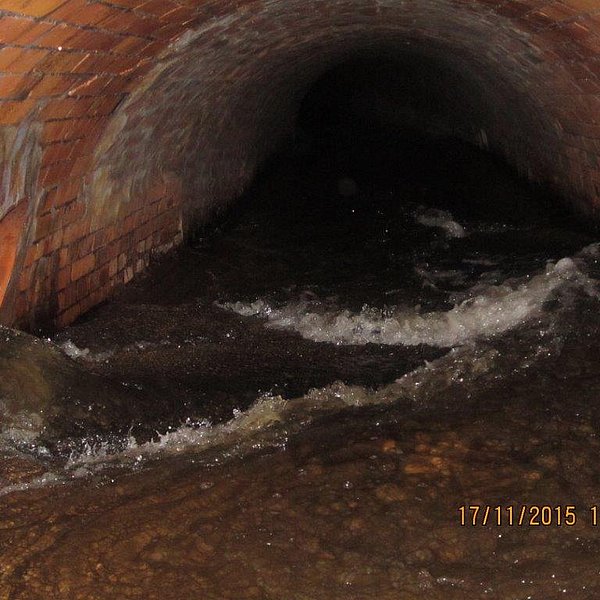

Altkanal mit strömendem Wasser

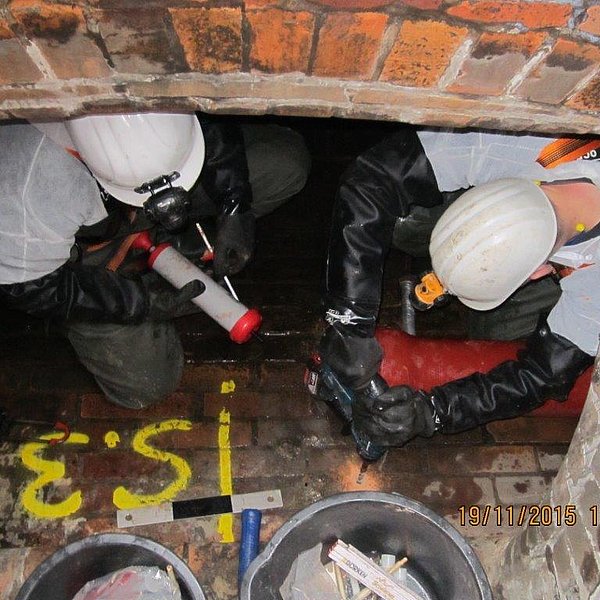

Mitarbeiter bei der Befestigung von Edelstahlmanschetten

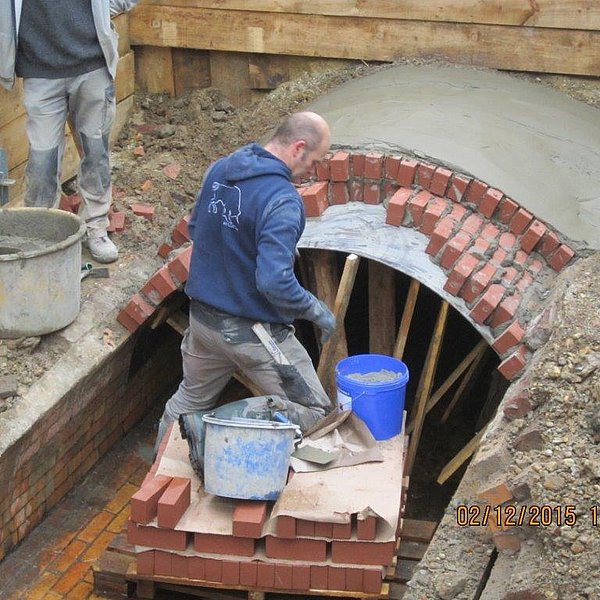

Abgebrochenes Stück Altkanal wird neu gemauert

Neu verlegtes duktiles Gussrohr im Altkanal

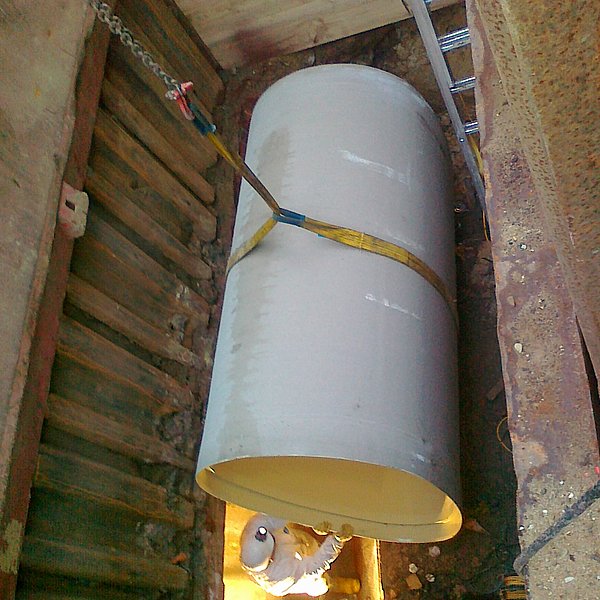

Rohr wird zur Sanierung in die Baugrube herabgelassen

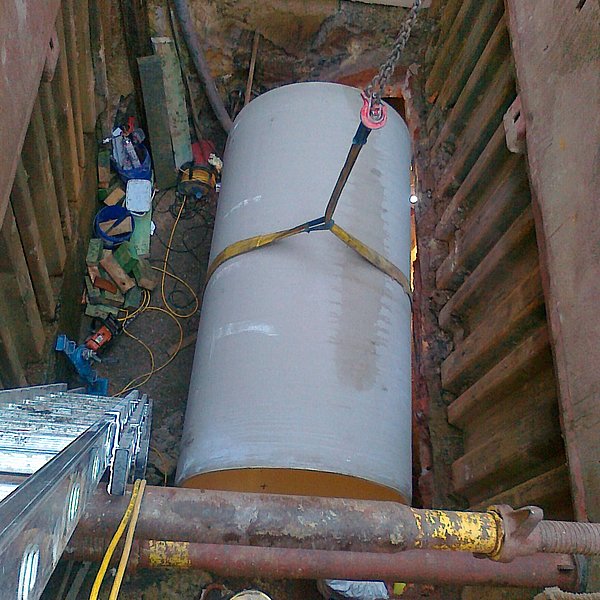

Einziehbaugrube mit herabgelassenem neuen Rohr

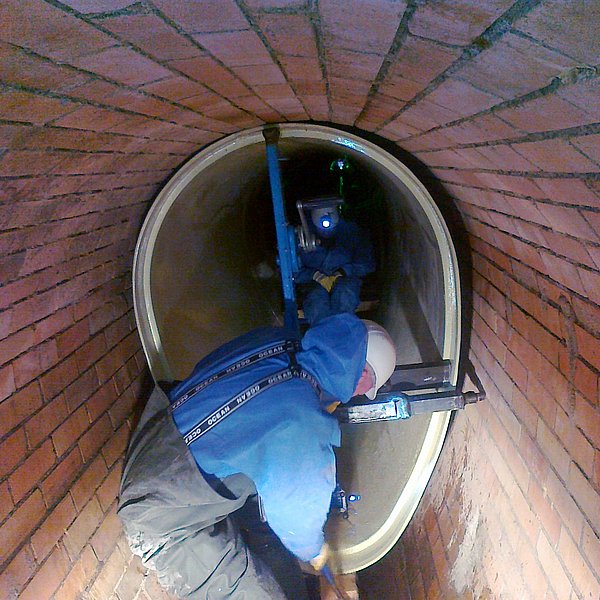

Justierung eines neuen Eiprofils im Kanal

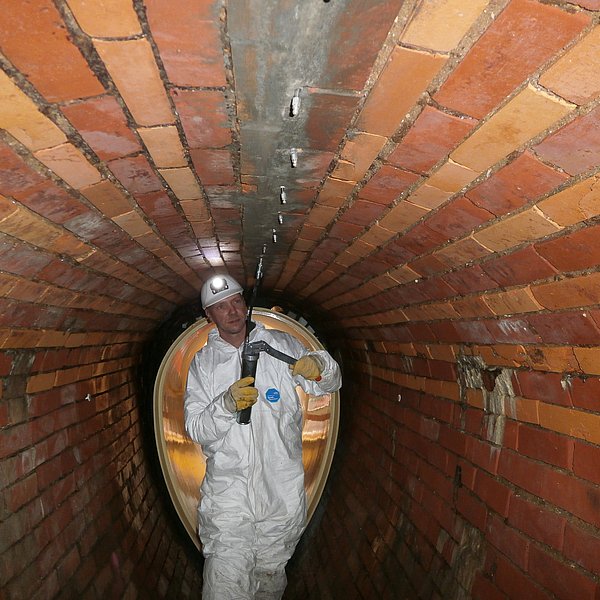

Verpressen des undichten Altkanals mittels Packern

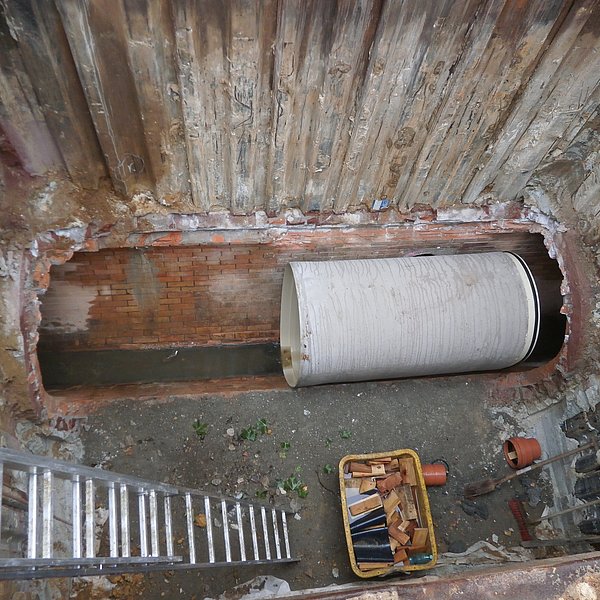

Neues Eiprofil in der Einziehbaugrube

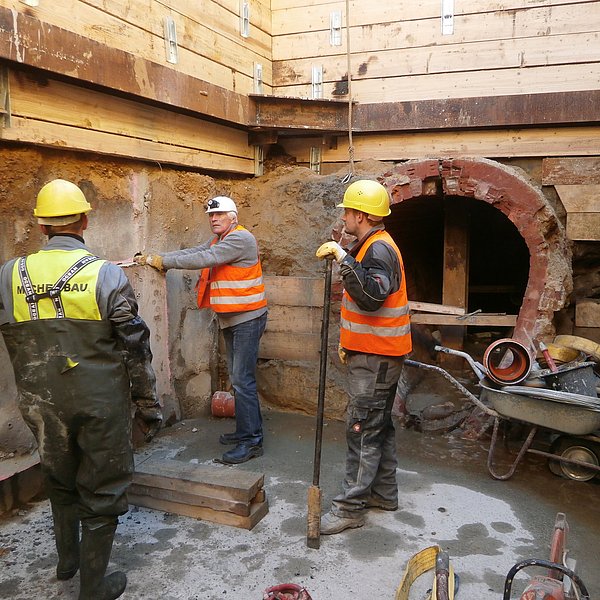

Besuch vom Auftraggeber in der Baugrube

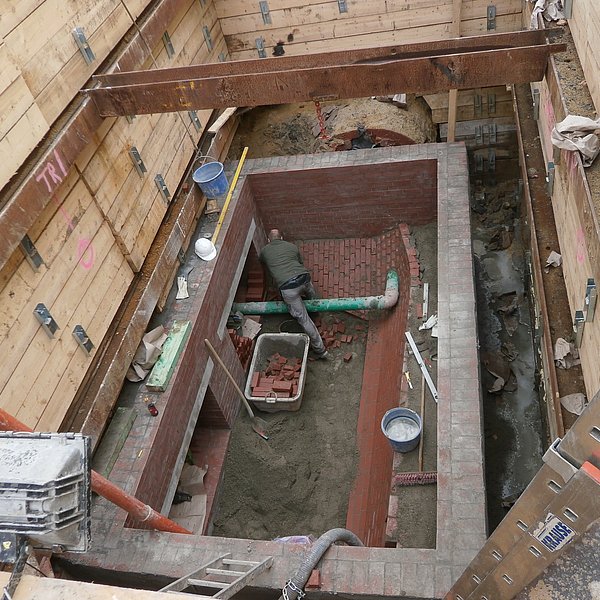

Herstellung eines gemauerten Schachtbauwerks

Zurück zur Übersicht

Aachen, Liebigstraße/Dammstraße

Kanalsanierung

300 m Sanierung eines Mischwasserkanals DN 1000/1500 GFK Eiprofil
180 m Sanierung eines Mischwasserkanals DN 1200/1800 GFK Eiprofil
Herstellung von 5 GFK-Tangentialschächten
Herstellung eines Mauerwerküberlaufbauwerks
Herstellung von sechs Baugruben (Trägerbohlwand-/Kammerdielenverbau)
Anbindung von 52 Zuläufen DN 100 bis DN 1000 mit GFK-Handlaminaten
240 m Verlegung eines duktilem Gussrohrs DN 150 im Rohr-im-Rohr Verfahren
Befestigung mit Edelstahlmanschetten
Wiederherstellung eines Maulprofils DN 2000/1200 aus Mauerwerk
Herstellung von 216 m Überlaufleitung DN 150
Herstellung einer HAS-Übernahme im Schachtbauwerk
Herstellung der Baugrube im Trägerbohlwandverbau 4,30 m x 9,90 m x 1,50 m

Länge: 720 m

Auftragsdetails

Auftraggeber: STAWAG Stadtwerke Aachen AG
Ausführungszeitraum: 09/2015 – 02/2016
Auftragsvolumen: 1,02 Mio Euro netto
